Производство теплоблоков: технология, оборудование (установки, станки, линии)

Изготовление теплоблоков своими руками: оборудование, технология (+видео)

Сейчас стало очень модно строить дома из теплоэффективных материалов. Тем более это очень удачное решение, которое позволяет экономить значительные суммы на энергоресурсах для поддержания комфортных температурных условий в доме. Одним из таких материалов является теплоблок.

Под этим названием скрывается современный стройматериал, который идеально подходит для постройки сооружений с высокими показателями теплосохранности. Отзывы о теплоблоках можно услышать преимущественно положительные, что способствует очень быстрому росту спроса на него. Основными его достоинствами являются высокая теплоэффективность, отличный внешний вид и весьма демократичная цена.

Теплоизоляционные свойства теплоблока обусловлены его уникальной конструкцией. Дело в том, что это изделие не монолитное, а состоящее из трех слоев:

  1. Внутренняя поверхность изготовлена из керамзитобетона, выполняющего функцию несущей стены.
  2. Средним слоем является пенополистирол, который играет роль теплоизолятора.
  3. Внешний слой является облицовкой и выполняет сугубо декоративную функцию.

Производство теплоблока может происходить как на высокотехнологичном дорогостоящем оборудовании, так и своими руками при помощи более простых приспособлений.

Цена и размеры теплоблоков зависят от разных факторов: на каком оборудовании изготовлены, насколько качественные компоненты использовались и себестоимость изделия.

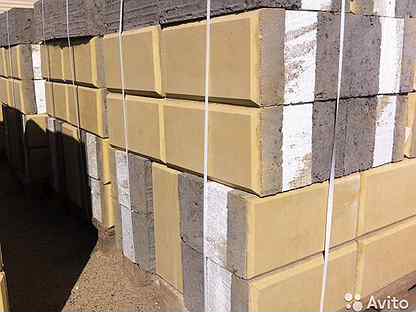

Фото: теплоблоки

Технология изготовления теплоблоков

Как выше было сказано, этот материал состоит из трех слоев, каждый из которых выполняет определенные функции. Для того чтобы объединить вместе все эти три компонента, необходимо несколько этапов:

  1. Для начала необходимо приготовить раствор в специальном смесителе. Для этого туда добавляются все необходимые компоненты: песок, керамзитовый гравий, цемент, химические добавки и воду.
  2. Вручную в матрице установить пенополистирольный вкладыш. При этом необходимо убедиться, что его положение точно совпадает с выступами на самом вкладыше и на матрице. Входить он должен плотно, но без усилий. После установки не допускается, чтобы вкладыш выступал за нижний край формы.
  3. В матрицу заливается приготовленный раствор.
  4. Происходит уплотнение смеси.
  5. Уплотненный материал помещается в тепловую камеру для полного высыхания.
  6. Изделие извлекается из матрицы и направляется на упаковку (в случае изготовления для личного использования – в место временного хранения).

Стоит обратить внимание, что сейчас используются два способа уплотнения смеси в форме: вибролитье и вибропрессование.

Производство методом вибролитья заключается в следующем: после заполнения матрицы смесью ее ставят на вибростол, где с помощью интенсивной вибрации происходит равномерное ее распределение по всей форме с последующим уплотнением. Спустя некоторое время раствор застынет и теплоблок можно извлечь. Для ускорения застывания можно применить специальные добавки.

Изготовление методом вибропрессования требует более сложного оборудования. В этом случае вместо вибростола используется вибропресс. Для этого полусухую смесь засыпают в специальную пресс-форму вибропресса, где она уплотняется пуансоном с одновременным воздействием вибрации. После этого полученный материал отправляется термокамеру, где набирает прочность. Этот метод обладает большей производительностью и степенью автоматизации, что позволяет уменьшить влияние человеческого фактора на качество изделия.

Вибростол

Оборудование для изготовления теплоблоков

При производстве этих стройматериалов оборудование выбирается в зависимости от выбранной технологии и условий изготовления. Для промышленного производства в условиях цеха оптимальным будет приобретение дорогостоящего оборудования, в котором большинство процессов автоматизировано. Лучшим выбором будет вибропрессовое оборудование. Оно позволит изготавливать качественную продукцию с минимальной себестоимостью.

Цена такой линии производительностью 20 м3 в день будет около 70 тысяч долларов. Но это приблизительная стоимость, которая может изменяться в зависимости от многих факторов.

Если же планируется изготовление теплоблоков в домашних условиях с помощью собственных рук, то тут нужно искать оборудование попроще, имеющее невысокую стоимость. Кроме того, немаловажным условием является как можно более простая и компактная установка.

Совет прораба: не стоит забывать о том, что оборудование должно откуда-то запитываться. Поэтому при его выборе необходимо обращать внимание на возможность работы от 220В.

Можно обойтись только бетономешалкой и формами, но тогда производительность будет крайне низкой. Да и качество изделий будет далеко от совершенства, потому что степень уплотнения буде невысокой. Кроме этого, без теплокамеры процесс высыхания будет занимать 8 часов против 4 в ней.

Но если без тепловой камеры еще можно обойтись, то вибростол значительно облегчит изготовление теплоблоков и увеличит производительность труда. Так, минимальный комплект оборудования будет стоить приблизительно 2-4 тысячи долларов.

При возведении дома из теплоблоков можно значительно сэкономить на материалах, если изготавливать их в домашних условиях. Для этого достаточно будет приобрести самую простую установку для изготовления теплоблоков.

Видео

Теплоблок-Производство-Оборудование-Станки

Теплоблок — это бетонный, строительный, стеновой материал предназначенный для строительства зданий с уменьшенной теплопроводностью стен, благодаря своей уникальной конструкции.

Конструкция теплоблока.

Силовая часть — внутренняя часть теплоблока, повернутая во внутрь здания и несущая основную нагрузку.  Утепляющая проставка (пенопласт) — средний слой между силовой и лицевой частью, которая имеет минимальную  теплопроводность. Лицевая часть — наружная часть теплоблока , которая защищает здание от воздействия внешних факторов и является лицом здания.

 Оборудование, станки для производства теплоблока.

В настоящее время появилась новая технология производства теплоблоков основанная на методе вибропрессования , что позволило кардинально механизировать процесс производства, в отличие от низкопроизводительной технологии вибролитья. Благодаря чему увеличилась производительность в 5-6 раз и возросло качество выпускаемых теплоблоков.

 Вибропресс Кондор — это станок для производства теплоблоков. Сочетает в себе комплекс необходимого оборудования для производства теплоблоков при своей невысокой стоимости.

Вибропресс Кондор может комплектоваться различными бетоносмесителями и дополнительным оборудованием, которое можно докупать уже в процессе производства теплоблоков, тем самым увеличивая объем производимых изделий.

При смене формообразующей оснастки ( пуансон-матрица) Кондор будет производить другие строительные материалы, такие как блоки, тротурная плитка, кирпичи, садовые бордюры и т. п





Технология производства теплоэффективных блоков по ТУ 5835-008-34562005-2011:

Эти камни изготавливаются трехслойными: наружный — лицевой и внутренний — несущий слои камня из бетона. Средний слой – теплоизоляционный вкладыш из пенополистирола. Лицевой и несущий слои связаны между собой за счет особой конструкции теплоизоляционного вкладыша (типа «ласточкин хвост»).

Процесс изготовление теплоблоков несколько отличается от процесса изготовления обычных стеновых камней. Изготовление таких камней осуществляется в два этапа.
Сначала в матрицу трехслойного стенового камня, до того, как она будет опущена на поддон, снизу, вручную устанавливается теплоизоляционный вкладыш. Положение вкладыша в матрице строго определено и обеспечивается совмещением соответствующих элементов паз – выступ на вкладыше и матрице. Вкладыш должен входить в матрицу плотно, но без усилий, выступание вкладыша за нижний срез матрицы не допускается.
Далее процесс формования идет как в обычном стеновом блоке с небольшим отличием. При выполнении окончательного уплотнения, когда пуансон прижимает смесь необходимо сбросить давление в гидроцилиндре пуансона с 5 МПа до 1,0…1,5 МПа. Сброс давления производиться включением гидрораспределителя при нажатии на педаль включения виброблока. Для этого установка должна быть укомплектована блоком сброса давления (опция).
При изготовлении на такой установке тротуарной плитки или стеновых камней высокой прочности необходимо отключить гидрораспределитель сброса давления. Для этого необходимо снять колодку разъема с электромагнита гидрораспределителя и на ее место установить заглушку.
Дальше процесс идет в штатном режиме. Следует отметить, что готовые камни следует транспортировать на поддонах с жесткой фиксацией термоусадочной пленкой или перевязкой полипропиленовой или стальной лентой или другим креплением, обеспечивающим неподвижность и сохранность.

 Фильм о производстве теплоблоков



Что такое теплоблок и теплоэффективные блоки

Главное, теплоблоки остаются экономичным материалом!

Скорее всего вы, читая этот обзор уже поняли, что полиблок, поможет неплохо сэкономить на утеплителе и облицовочной части. Сколько может стоить хотя бы кирпич для облицовки такого дома? Очевидно, он влетит в копеечку, не забудьте прибавить доставку и период ожидания. Для установки утеплителя, вообще желательно привлекать команду профессионалов, что идет отельной статьей расходов.

Строительство из теплоблоков – конструктивное, экономичное решение при возведении дома. Но, говоря об экономии при использовании теплоэффективных блоков, нельзя не упомянуть факты, которые не бросаются в глаза с первого раза.

Фундамент. Да, да, именно он. Вес стандартного теплоблока 40х40х19 – 22 килограмма, стены с использованием многослойных блоков возводятся в один ряд, следовательно, нагрузка на фундамент значительно уменьшается. Для строительства домов из теплоблоков используется облегченный ростверковый фундамент. При этом, несущая способность теплоблоков достигает 4 этажей, разумеется с использованием армопояса.

Отопление. Как мы уже говорили, ширина пенополистирола в теплоблоке равна 16 см. Керамзитобетон – сам по себе теплый материал, а базальтопластиковые стержни не пропускают холод. Таким образом, за стенами из теплоблоков вам будет комфортно находиться в любой сезон, и как следствие, вы сэкономите на отоплении.

Увеличение полезной жилой площади. К экономии этот факт имеет косвенное отношение, но все же достоин того, чтобы быть упомянутым. Небольшая толщина блоков позволяет увеличить свободное пространство. Предположим, если строить дом размером 10х10, то дополнительная полезная площадь составит 15%, переводя в цифры – 15 кв. метров, а это целая комната.

Быстрое строительство. Рекорд строительства дома из теплоблоков – 5 дней. Но, в основном, для возведения коробки дома требуется около двух недель. После вы можете сразу приступать к внутренней отделке.

Дом своими руками. Если вы обладаете ресурсами свободного времени и решили строить дом своими силами, без помощи бригад, то теплоблоки вам несомненно подойдут, при этом в ближайшее время на нашем сайте появиться радел с полезными советами по строительству, а так же мы поможем вам выбрать подходящие решения семинарами и вебинарами, которые вы сможете посмотреть в режиме онлайн. Но мы понимаем, что время сейчас – товар дефицитный. Поэтому, предлагаем услуги собственных каменщиков, которые специализируются на строительстве из полиблоков.

В целом, теплоблоки – отличный вариант для тех, кто хочет все и сразу, и при этом умеет экономить и всегда ищет лучшее решение.

Производство теплоблоков в Набережных Челнах

ООО «УГМ» является одним из крупнейших производителей в Набережных Челнах современного строительного материала – теплоблока. Теплоблок – инновационный строительный материал, который решает все проблемы малоэтажного строительства: сокращение энергозатрат, экономичность и облегчение нагрузки на фундамент.

Мы изготавливаем и продаем 3-х слойные теплоблоки:

    1. Фактурный бетон
    2. Пенополистерол
    3. Керамзитобетон .

Размер: 400*400*200.

Идеальное качество, отличная цена. Оптовикам большие скидки. Так же оказываем услуги по строительству домов из теплоблока.

Преимущества теплоблоков

Наши теплоблоки сочетают в себе все лучшие качества современных строительных материалов для возведения стен:

  • Сохранение тепла. Современное производство теплоблоков делает их в 2 теплее пенобетона.
  • Экономия. Нет необходимости проводить дополнительное утепление и облицовку.
  • Сокращение сроков строительства. Несущие стены для двухэтажного дома возводятся менее чем за 10 дней.
  • Снижение нагрузки на фундамент. Теплоблоки вдвое легче подобных материалов. Можно снизить расходы на устройство фундамента, сделать его несколько легче.
  • Декоративная облицовка. Наружная гранитобетонная облицовка теплоблоков выглядит весьма эффектно. Есть возможность выбрать фактуру, цвет поверхности.
  • Положительный опыт европейских стран. Во многих странах Европы теплоблоки используются в строительстве более  30 лет.
  • Срок службы. Дома, построенные из теплоблоков, простоят более 100 лет.

Номенклатура теплоблоков

Технология производства теплоблока

Основа теплоблока производится путем литья из керамзитобетона. Размер зерна наполнителя – не более пяти миллиметров. Тепловкладыш из пенополистирола и внешний облицовочный гранитобетон крепятся на основание посредством бетонного раствора и армированных стержней. В производстве не используются клеевые смеси. Предусмотрен выпуск блоков для стеновых конструкций толщиной 400 и 300 миллиметров. Высота стандартная – 200 мм.

Теплоблоки толщиной в 300 мм отлично подходят для возведения одноэтажных домов, подсобных помещений, гаражей, бань, саун и других нежилых помещений. Для строительства зданий высотой в два и более этажа больше подходит теплоблок толщиной в 400 мм. Кроме частной малоэтажной застройки, материал повсеместно используется в промышленном и сельскохозяйственном строительстве.

Одно из направлений деятельности ООО «УГМ» — производство теплоблоков по европейским технологиям на новейшем оборудовании и его доставка по Набережным Челнам, в Казань, Нижнекамск и Альметьевск. Все этапы производства теплоблоков соответствуют стандартам качества и установленным нормам. Для изготовления многослойных блоков используется качественное сырье от лучших мировых производителей.

Заказать обратный звонокЗапрос цены

материал для строительства домов, коттеджей

Выбирая строительный материал для своего дома, вы учитываете сразу несколько факторов, которые включают стоимость, а также технологические свойства. Они же, в свою очередь, в дальнейшем сыграют важную роль.

В ходе эксплуатации жилого помещения очень важно, чтобы материал был теплосберегающим. Именно таким и является термоблок, который состоит из трех составных частей. По сути, это поликонструкция, состоящая из нескольких слоев. Термоблок состоит из задней стенки, которая является несущей, среднего теплоизоляционного материала, а также передней фактурной стенки, которая и будет формировать фасад вашего здания.

Фасадная часть отличается от внутренней способом изготовления керамзитобетона. Ее прочность и износостойкость повышается за счет использования высокомарочного цемента и гранитного отсева, а водоотталкивающие свойства – за счет добавления пластифицирующих добавок.  Здания не требуют утепления и декоративной наружной отделки.

В качестве теплоизоляционного слоя используется пенополистирол, имеющий отличную тепло- и шумоизоляцию. Задний несущий слой изготовлен из поризованного керамзитобетона. Все три слоя прочно соединены между собой базальтопластиковой арматурой, которая не подвергается разрушающему действию коррозии, химических веществ, не проводит холод.

Это обеспечивает минимальные сроки строительства зданий и срок эксплуатации 100 и более лет. Обширный ассортимент цветовых решений и фактур позволяет выбрать дизайн по вкусу, гармонично сочетающийся с природным ландшафтом и другими расположенными поблизости строениями. Облицовочный слой имитирует текстуру натурального колотого камня, мрамора, кирпичной кладки.

Ни для кого не секрет, что счета за отопление в зимний период, представляют собой самые большие суммы. Именно по этой причине владельцы жилых помещений делают все возможное, чтобы хоть как-то сберечь тепло. У вас же на сегодняшний день есть отличная возможность быть предусмотрительным, так как вы можете сразу построить теплый дом без лишних затрат. А все потому, что стоимость термоблока не сильно отличается от стоимости обычных блоков. Но здания, построенные с применением последнего варианта, нуждаются в дополнительном утеплении, а это затраты. Так что, как видите, экономия видна даже невооруженным глазом и не надо быть супер экономистом, чтобы подсчитать, что для вас будет более оптимальным и выгодным вариантом.

Теплоэффективность термоблока по сравнению с силикатным кирпичом выше в 5 раз. Расходы на отопление снизятся в 2-3 раза по сравнению с домами из традиционных стройматериалов. Летом же в доме удерживается прохлада. Стена из теплоблока толщиной 40 см имеет такие же теплоизолирующие свойства как стены из:

  • пеноблока толщиной 60 см;
  • кирпича толщиной 100 см;
  • бетона толщиной 4,5 м.

Еще одним преимуществом домов из теплоэффективных блоков является увеличение полезной площади. Их жилая площадь по сравнению с обычными домами больше на 9%. Так, только за счет уменьшения толщины стен в доме размером 15 х 15 м полезная площадь больше на 6,64 кв.м – на целую комнату!

По габаритам один теплоблок может заменить 11 силикатных кирпичей, при этом его масса будет меньше в 1,5 раза. А это дает экономию на транспортировке и снижает нагрузку на фундамент. В целом общий вес здания из теплоэффективных блоков меньше на 54%, поэтому расходы на устройство фундамента сокращаются в 2 раза. Как видите, теплоблок — выгодное решение.

ПТК ИСТРА — производство теплоблоков, тротуарной плитки с доставкой.

Недорого.

Купить дом и строительство из теплоблока

В наше время, инновационные технологии постепенно смещают железобетонное и кирпичное строительство, которые позволяют возведение здания в короткие сроки. К данным сооружениям относятся и жилые дома из тепло эффективных материалов, которые ещё называют теплоблоками. В результате мы получаем готовое к эксплуатации, экологически чистое, недорогое и надежное здание.

Что такое теплоблок

Этот материал является современным и качественным строительным материалом, который состоит из нескольких слоёв: первый – бетоногранит, служащий облицовочной частью, второй – керамзитобетон, изолирующий следующий слой утеплителя, третий – утеплитель пенополистирол М – 15 и четвёртый – основной несуще-опорный слой из керамзитобетона. Вес теплоблока значительно меньше, чем у кирпича или бетона, что позволяет сэкономить на дорогостоящем фундаменте. А также, по прочности стены из данного материала превосходит из пенобетона и газоблока. Мы самостоятельно производим теплоблоки и гарантируем высокое качество и демократичную стоимость продаваемого продукта.

Строительство из теплоблока

Данный материал позволяет в короткие сроки возводить стены жилых домов до 3-х этажей, торговых, офисных и производственных сооружений. Слои соединяются друг с другом с помощью арматурных или базальтопластиковых стержней, благодаря чему получается нужный уровень прочности и сниженная общая стоимость конструкции по сравнению с другими материалами.

Все слои теплоблока это экологически чистые материалы, соответственно без какой-либо угрозы для здоровья человека. Вы навсегда сможете забыть про грибок и плесень, а внутри дома в любое время будет оптимальная температура. Высокие показатели прочности, влагостойкости и морозостойкости стен из теплоблока выводят его в лидеры в качестве материала для строительства.

Купить дом из теплоблока

Главной особенностью домов из теплоблоков является их небольшая стоимость. Это связано в первую очередь со строительным материалом. Он позволяет быстро и недорого возвести жилой дом до 3-х этажей отличной надёжности по сравнению с кирпичным или бетонным зданием. Также нет нужды в заливке прочного и дорогого фундамента.

Дома из данного материала прекрасно переносят любые погодные условия без образования на нём грибков и плесени. Благодаря теплоблокам дом простоит большое количество десятилетий.

Инновационные технологии

Инженерами компании ООО «ПТК Истра» разработан новый метод строительства из теплоблоков толщиной 300 мм : сборно-монолитный каркас.

Данный метод позволяет многократно увеличить прочность конструкции, и даёт возможность строить здания толщиной 300 мм в два-три этажа, в том числе в сейсмически опасных зонах.

Основные плюсы данной технологии :

  1. Прочность монолитного каркаса.
  2. Опалубкой для монолитного каркаса служит сам блок (теплоблок/полиблок/теплостен).
  3. При толщине стены 300 мм уменьшение затрат на строительство здания (фундамент, кровля).

Идеальная стена из натурального ДАГЕСТАНСКОГО КАМНЯ

Компания ООО «ПТК Истра» возводит дома из теплоблока с наружной отделкой из натурального ДАГЕСТАНСКОГО КАМНЯ.

Новый армо-поясной блок для стен из теплоблока

Инженерами компании ООО «ПТК Истра» разработан новый армо-поясной блок, который позволяет сократить не только расходы на материалах и дорогостоящие работы по возведению армо-пояса и перемычек, но и что не маловажно сократить время работ.

Теплоблок в многоэтажном строительстве

В последнее время теплоблок/полиблок/теплостен успешно применяется в строительстве многоэтажных домов в качестве заполнения монолитной конструкции здания. Основные плюсы данного блока это прочность бетона (не ниже М150), и отличные тепловые и шумозащитные качества пенополистирола. Так же данный блок имеет  наружную отделку, многообразие фасада и расцветок, не оставит данное здание без внимания прохожих. Приобретая блок без фактуры возможна любая разновидность фасадной отделки. В итоге при уменьшении стены (стена толщиной всего 300 мм), мы увеличиваем внутреннее пространство и получаем дополнительные квадратные метры жилой площади.

Теплоблоки.

Строительство теплоэффективных домов

Что нужно знать о теплоблоках

Пока найти их в России, даже в Московском регионе, очень сложно. Большинство предложений – это изделия, изготовленные в полукустарных мастерских. Мы предлагаем продукцию, выпущенную на автоматизированной промышленно

Легко ли приобрести качественные теплоблоки?

Пока найти их в России, даже в Московском регионе, очень сложно. Большинство предложений – это изделия, изготовленные в полукустарных мастерских. Мы предлагаем продукцию, выпущенную на автоматизированной промышленной линии. Только эти блоки имеют идеальную геометрию и все заявленные в сертификатах прочностные характеристики. А это значит, что дом, построенный из них, будет красивым, прочным и безопасным.

За счет чего сокращается время постройки коттеджей из теплоблоков?

Один блок заменяет собой 16 кирпичей, так что процесс кладки стен проходит значительно быстрее. Кроме того, вам не потребуется дополнительно монтировать утеплитель (на что уходит неделя) и проводить наружную отделку (еще семь дней). В результате по сравнению с кладкой из кирпича вы потратите до 20 раз меньше времени.

Как выглядит стена из теплоблоков снаружи и изнутри?

Блок с внешней стороны имеет декоративную фактуру. Всего их более двух сотен. Это имитация камня, черепицы, кирпичной кладки и многого другого. Кроме того, наружная отделка может иметь разные оттенки, которые придаются раствору в массе. Изнутри стена выглядит как серая кладка, немного напоминающая керамзитобетон, но она более гладкая. Швы очень тонкие. На такую стену можно класть штукатурку, монтировать сайдинг, приклеивать плитку и т. д. Возможности внутренней отделки ничем не ограничены.

Являются ли теплоблоки одним из самых энергоэффективных строительных материалов?

Это правда, если говорить о так называемых конструкционных материалах, то есть тех, которые могут использоваться как основа для несущих стен. 40 сантиметров теплоблока защищают от холода так же, как 1,15 метра древесины, 1,33 пенобетона или 4,66 метра силикатного кирпича. Благодаря этому вы платите за обогрев дома в 3-4 раза меньше.
